Reparar flex de auricular de Motorola A1200e

Primero desarmamos el celular, se puede encontrar el manual de servicio en la red, ahí indica paso a paso como desarmar el celular.

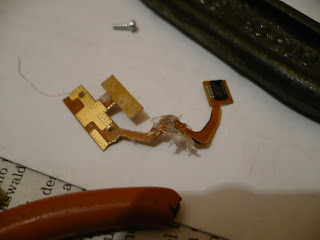

En esta imagen se puede observar el flex roto, ahora lo que se necesita hacer es unir los dos cables del auricular; nótese que el flex tiene varios cables conductores, pero al parecer estos no tienen una función.

Ahora identificamos las pistas del auricular, en este caso son dos pistas en un flex, para comprobar se puede hacer una prueba de continuidad con los dos puntos donde esta soldado el auricular.
En la imagen de abajo se puede ver que las pistas del auricular están raspadas, y se puede ver el cobre pelado.

hice un primer intento soldando un hilo de cable esmaltado, que lo saque de unos auriculares, pero resulto que al colocar al celular se desprendió un hilo.

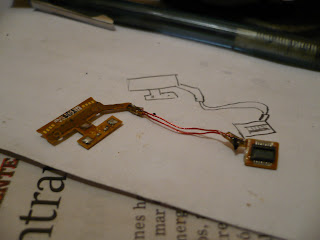

entonces en el segundo intento soldé el cable esmaltado a las dos pistas y quite el cable flex que sobraba.

Entonces así funciono el auricular una vez ensamblado el celular.
